Автомобільний сканер ELM 327

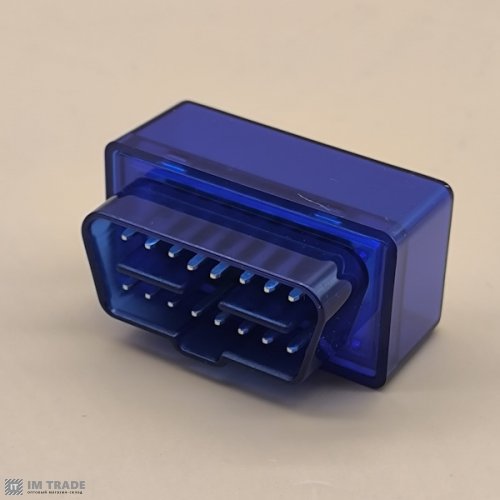

Автомобільний сканер ELM327 (OBD2 діагностичний адаптер)

Загальний опис:
ELM327 — це універсальний діагностичний адаптер, призначений для зчитування інформації з електронного блоку управління (ЕБУ) автомобіля через стандартний роз'єм OBD2 . Він використовується для самостійної діагностики автомобіля, зчитування та скидання помилок "Check Engine", а також моніторингу параметрів роботи двигуна в реальному часі .

Принцип роботи та призначення
Адаптер ELM327 діє як перекладач між діагностичними протоколами автомобіля та вашим смартфоном або ноутбуком . Він підключається до діагностичного роз'єму OBD2 (16-контактний) в автомобілі та передає дані на пристрій через Bluetooth, Wi-Fi або USB .

Діагностика помилок: Зчитує коди несправностей (DTC) та розшифровує їх .

Скидання помилок: Видаляє помилки та гасить лампочку "Check Engine" .

Моніторинг параметрів: Показує дані з датчиків у реальному часі .

Ключові характеристики:
1. Сумісність з автомобілями (OBD2)
Адаптер працює з більшістю автомобілів, які підтримують стандарт OBD2:

США: Всі бензинові автомобілі з 1996 року .

Європа: Бензинові з 2001 року, дизельні з 2003/2004 року .

Азія: Більшість автомобілів з 2006-2008 років .

Підтримувані протоколи: ISO 9141, ISO 14230 (KWP2000), J1850 PWM/VPW, CAN (J-2284/ISO 15765), SAE J1939 .

2. Типи підключення
Адаптер ELM327 випускається в трьох основних версіях, що відрізняються способом зв'язку з пристроєм.

Версія Сумісність Особливості
Bluetooth Android, Windows, Linux (не працює з iPhone) Найпопулярніший варіант; підключається як звичайний Bluetooth-пристрій .
Wi-Fi iPhone (iOS), Android, Windows Основна версія для власників iPhone, оскільки через обмеження Apple Bluetooth-адаптери не підходять .
USB Windows, ноутбуки Провідне підключення; використовується для професійної діагностики на комп'ютері .
3. Дані, що зчитуються
За допомогою ELM327 та відповідного ПЗ можна отримати такі параметри :

Основні параметри: Оборти двигуна (RPM), швидкість автомобіля (Speed), температура охолоджуючої рідини (Coolant Temp).

Стан двигуна: Навантаження на двигун, положення дросельної заслінки, тиск у паливній рампі.

Повітряна система: Температура повітря на впуску, тиск у впускному колекторі, витрата повітря (MAF).

Паливна система: Корекція паливної суміші (Fuel Trim), напруга кисневих датчиків (Лямбда-зондів).

Електрика: Напруга бортової мережі .

Додатково: Розрахунковий момент, кут випередження запалювання.

Важливо: Сканер працює тільки з системою двигуна (ECU). Він не призначений для діагностики ABS (гальмівної системи), SRS (подушок безпеки) або трансмісії (коробки передач) на більшості автомобілів .

4. Використання з ПЗ
Адаптер сам по собі не має екрана — це лише "перехідник". Для роботи потрібне програмне забезпечення на смартфоні чи комп'ютері :

Для Android: Найпопулярніша програма — Torque (Lite/Pro). Вона дозволяє налаштовувати інформаційні панелі (круїзи), вести логування поїздок та вимірювати динаміку розгону .

Для iOS (iPhone): Використовується з
